中认北方实验室 关于砂尘箱技术指标规格书
2017-04-21
技术要求
设备主要功能: |
用于检验电工,电子,汽车,摩托车、照明灯具及其它产品,外壳密封性能、产品在灰尘自由沉降、无明显空气流动的环境中工作能力的试验及置于户外有强气流和大量砂尘的场所和类似场所中产品的工作能力的试验. |
执行标准及试验满足条件 |

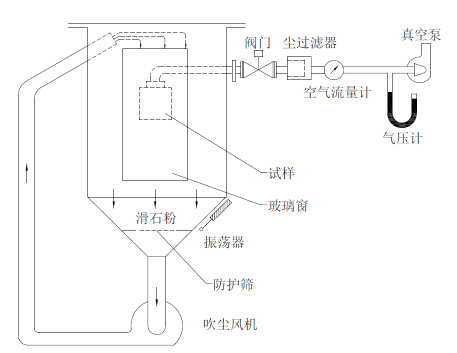

GB/T 4208-2008(IEC60529)外壳防护等级IP5X/IP6X ISO 20653-2013 道路车辆防护等级(IP代码)-电气设备对外来物、水和接触的防护 IP5KX/IP6KX 图一要求 |
内容积 |
1000L即1m3 |
供电条件和电源
|
AC380V三相四线 +保护接地;电压允许波动范围10%V; 频率允许波动范围50±0.5Hz;TN-S方式供电或TT方式供电 保护地线接地电阻小于4Ω。 |
温度范围 |
温度范围:RT+10℃~60℃ |
控制精度 |
温度偏差: ±2℃ 温度波动度:±0.5℃ |
规格参数 |
筛网孔径:金属丝直径50μm,筛孔75μm 风速:≥ 7.5m/s 吹尘浓度2kg/m3 使用粉尘:使用滑石粉 |
试样真空装置 |
1 测试样品内气压低于外面气压需配置真空泵装置供测试使用; 2 真空泵进气口防尘过滤装置及防尘阀门; 3 电子式真空压力表,显示样品内负压值; 4电子式气体流量计显示气流速度; 5气流调节阀调节气流速度。 6真空压力可调≤2kPa |
机台整体机构
|
|
箱体结构 |
内箱材质:不锈钢 1.5mm厚 外箱材质:冷轧钢板烤漆处理, 控制箱和测试箱为整体式 箱体内壳呈漏斗型,抖尘电机辅助回收粉尘 特制粉尘收集器 |
控制面板 |
温度及吹尘周期控制器、电源开关、真空压力表、照明开关、气体流量计等 |
机械室 |
吹尘鼓风机,粉尘吹出口、粉尘干燥发热管等 |
测试物料架 |
不锈钢条折弯成网状,使用方便,物料架间间距可调节,标准配置一块 |
配电控制柜 |
总电源断路器、控制器、配电板、散热风机、超温保护器、抖尘电机、真空泵、粉尘过滤装置、气流调节装置、气体流量计等 |
加热系统 |
采用鳞片散热式加热管 P.I.D控制加热从而达到温度平衡 |
吹尘方式 |
采用特制高速鼓风机把试验粉尘吹到试验空间顶部,然后自由降落并回收循环 |
环境条件 |
温度:0℃~+35℃ 相对湿度:≤85% 气压:86kPa~106kPa |
